软密封双偏心法兰蝶阀
产品特点
超达研制生产的法兰式软密封双偏心蝶阀软密封蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，驱动力矩小、操作简便、迅速，并且还同时具有优良的流量调节功能和密封性能，可达到完全密封，气体试验泄露为零。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到较佳效果。
标准规范
设计制造标准：API 609、GB/T 12238
结构长度标准：ASME B 16.10、GB/T 12221
连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
性能规范
公称通径 |
1400~2000 |
2200~3000 |
|
公称压力 |
1.0 |
0.6 |
|
试验压力 |
壳体 |
1.5 |
0.9 |
密封 |
1.1 |
0.66 |
|
适用温度 |
-10~80 |
||
适用介质 |
淡水、污水、海水、空气 |
||

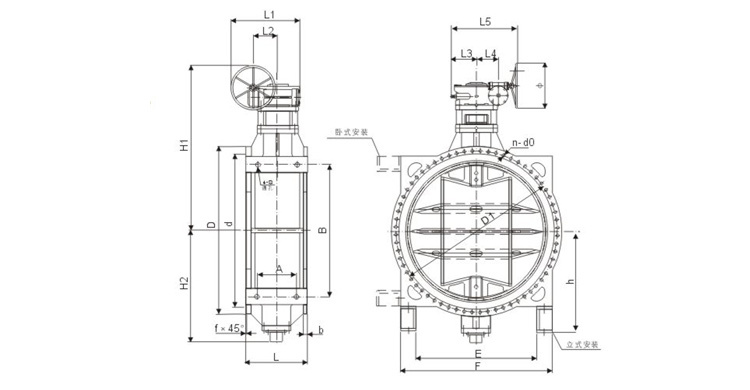

主要尺寸和重量
PN(MPa) |
DN(mm) |
D |
D1 |
d |
b |
L |
A |
4-s |
B |
E |
F |
h |
kg |
1.0 |
1400 |
1675 |
1590 |
1530 |
46 |
530 |
310 |
33 |
1500 |
1360 |
1590 |
960 |
2895 |
1600 |
1915 |
1820 |
1750 |
49 |
600 |
340 |
33 |
1600 |
1460 |
1700 |
1050 |
3655 |
|
1800 |
2115 |
2020 |
1950 |
52 |
670 |
450 |
36 |
1900 |
1740 |
1990 |
1200 |
5210 |
|
2000 |
2325 |
2230 |
2150 |
55 |
760 |
480 |
36 |
2000 |
1850 |
2100 |
1323 |
6721 |
|
2200 |
2550 |
2440 |
2370 |
58 |
580 |
400 |
36 |
2030 |
1830 |
2150 |
1410 |
7658 |
|
2400 |
2760 |
2650 |
2570 |
62 |
750 |
490 |
45 |
2310 |
2120 |
2460 |
1470 |
10350 |
|
2600 |
2960 |
2850 |
2780 |
66 |
900 |
650 |
45 |
2400 |
2210 |
2540 |
1650 |
13708 |
|
0.6 |
1400 |
1630 |
1560 |
1510 |
38 |
530 |
310 |
33 |
1500 |
1360 |
1590 |
960 |
2623 |
1600 |
1830 |
1760 |
1710 |
40 |
600 |
340 |
33 |
1600 |
1460 |
1700 |
1050 |
3559 |
|
1800 |
2045 |
1970 |
1918 |
42 |
670 |
450 |
36 |
1860 |
1700 |
1960 |
1180 |
4615 |
|
2000 |
2265 |
2180 |
2125 |
45 |
760 |
480 |
36 |
1960 |
1810 |
2060 |
1303 |
6162 |
|
2200 |
2475 |
2390 |
2335 |
48 |
580 |
400 |
36 |
1970 |
1770 |
2090 |
1380 |
6735 |
|
2400 |
2685 |
2600 |
2545 |
52 |
750 |
490 |
45 |
2310 |
2120 |
2460 |
1470 |
9586 |
|
2600 |
2905 |
2810 |
2750 |
54 |
900 |
640 |
45 |
2400 |
2210 |
2540 |
1650 |
12387 |
|
2800 |
3115 |
3020 |
2960 |
56 |
1000 |
860 |
45 |
2540 |
2300 |
2700 |
1760 |
14238 |
|
3000 |
3315 |
3220 |
3160 |
60 |
1000 |
860 |
45 |
2650 |
2520 |
2920 |
1840 |
- |
