D971X 电动对夹式中线蝶阀
公称通径: DN50~DN1200(2''-48'')
公称压力:PN16
工作温度:0℃~85℃
适用介质: 水
电源电压:220v
产品特点
1、小型轻便，容易拆装及维修，并可在任意位置上安装。
2、结构简单、紧凑、90°运转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄露为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达数万次、寿命长。
技术参数：
电动执行器可选功能 |
开关型、调节型、智能一体化型 |
电动执行器可选型号 |
Like系列、like-QT系列、like-QB系列 |
电压 |
AC220V,AC110V,AC380V,DC12V,DC24V,DC110V |
公称通径 |
DN25-DN1400mm |
公称压力 |
PN1.0Mpa- PN1.6Mpa |
使用温度 |
EPDM:-30-+100℃，PTFE-30-+120℃ |
连接方式 |
对夹，法兰 |
阀体材质 |
球墨，碳钢，不锈钢 |
阀板材质 |
球墨，304,316,2507,1.4529，铜板，尼龙等 |
阀座衬里 |
NBR,EPDM.PTFE |
使用介质 |
水液，气体，浆液，油类等 |

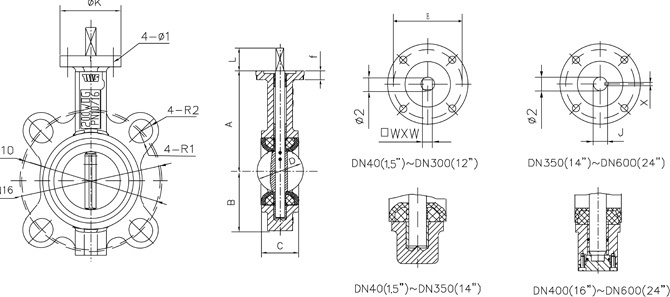

设计图纸
性能规范
公称通径 |
50(2") ~1000 (40") |
50(2") ~800 (32") |
|
公称压力 |
1.0 |
1.6 |
|
试验压力 |
壳体 |
1.5 |
2.4 |
密封 |
1.1 |
1.76 |
|
适用温度 |
-15~+150 |
||
适用介质 |
淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等 |
||
主要尺寸表和重量
DN |
A |
B |
C |
D |
L |
H |
D1 |
n- φ |
K |
E |
n1- φ1 |
φ2 |
G |
重量 |
|
mm |
inch |
||||||||||||||
50 |
2" |
161 |
80 |
42 |
52.9 |
32 |
84.84 |
120 |
4- φ23 |
77 |
57.15 |
4- φ6.7 |
12.6 |
118 |
2.5 |
65 |
2.5" |
175 |
89 |
44.7 |
64.5 |
32 |
96.2 |
136.2 |
4- φ26.5 |
77 |
57.15 |
4- φ6.7 |
12.6 |
137 |
3.2 |
80 |
3" |
181 |
95 |
45.2 |
78.8 |
32 |
61.23 |
160 |
8- φ18 |
77 |
57.15 |
4- φ6.7 |
12.6 |
143 |
3.6 |
100 |
4" |
200 |
114 |
52.1 |
104 |
32 |
70.80 |
185 |
4- φ24.5 |
92 |
69.85 |
4- φ10.3 |
15.77 |
156 |
4.9 |
125 |
5" |
213 |
127 |
54.4 |
123.3 |
32 |
82.28 |
215 |
4- φ23 |
92 |
69.85 |
4- φ10.3 |
18.92 |
190 |
7 |
150 |
6" |
226 |
139 |
55.8 |
155.6 |
32 |
91.08 |
238 |
4- φ25 |
92 |
69.85 |
4- φ10.3 |
18.92 |
212 |
7.8 |
200 |
8" |
260 |
175 |
60.6 |
202.5 |
45 |
112.89/76.35 |
295 |
4- φ25/4- φ23 |
115 |
88.9 |
4- φ14.3 |
22.1 |
268 |
13.2 |
250 |
10" |
292 |
203 |
65.6 |
250.5 |
45 |
92.40 |
357 |
4- φ29 |
115 |
88.9 |
4- φ14.3 |
28.45 |
325 |
19.2 |
300 |
12" |
337 |
242 |
76.9 |
301.6 |
45 |
105.34 |
407 |
4- φ29 |
140 |
107.95 |
4- φ14.3 |
31.6 |
403 |
32.5 |
350 |
14" |
368 |
267 |
76.5 |
333.3 |
45 |
91.11 |
467 |
4- φ30 |
140 |
107.95 |
4- φ14.3 |
31.6 |
436 |
41.3 |
400 |
16" |
400 |
309 |
86.5 |
389.6 |
51.2/72 |
100.47/102.42 |
515/525 |
4- φ26/4- φ30 |
197 |
158.75 |
4- φ20.6 |
33.15 |
488 |
61 |
450 |
18" |
422 |
328 |
105.6 |
440.51 |
51.2/72 |
88.39/91.51 |
565/585 |
4- φ26/4- φ30 |
197 |
158.75 |
4- φ20.6 |
38 |
539 |
79 |
500 |
20" |
480 |
361 |
131.8 |
491.6 |
64.2/82 |
96.99/101.68 |
620/650 |
4- φ26/4- φ33 |
197 |
158.75 |
4- φ20.6 |
41.15 |
593 |
128 |
600 |
24" |
562 |
459 |
152 |
592.5 |
70.2/82 |
113.42/120.46 |
725/770 |
20- φ30/20- φ36 |
276 |
215.9 |
4- φ22.2 |
50.65 |
816 |
188 |
700 |
28" |
624 |
520 |
163 |
695 |
66/82 |
109.65 |
840 |
24- φ30/20- φ36 |
300 |
254 |
8- φ18 |
55/63.35 |
895 |
284 |
800 |
32" |
672 |
591 |
188 |
794.7 |
66/82 |
124 |
950 |
24- φ33/24- φ39 |
300 |
254 |
8- φ18 |
55/63.35 |
1015 |
368 |
900 |
36" |
720 |
656 |
203 |
864.7 |
118 |
117.57 |
1050 |
24- φ33 |
300 |
254 |
8- φ18 |
75 |
1115 |
713 |
1000 |
40" |
800 |
721 |
216 |
965 |
142 |
129.89 |
1160 |
24- φ36 |
300 |
254 |
8- φ18 |
85 |
1230 |
864 |
对夹式蝶阀产品详情
