暗杆弹性座封闸阀
Z45X暗杆闸阀弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装控件。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节器和节流装置使用。
所属分类：
给排水系统
消防系统
水资源利用
水利工程系统
海水淡化
市政建筑
咨询热线：
暗杆弹性座封闸阀
暗杆弹性座封闸阀技术参数
公称压力：1.0~2.5MPa
公称通径：50~1200mm
工作温度：0~80℃
适用介质：水、气等
法兰标准：GB/T 17241.6、GB/T 9113、EN1092、ASME B16.5
试验标准：GB/T 13927、API 598
暗杆弹性座封闸阀主要零件材质
序号 |
零件名称 |
材质 |
1 |
阀体 |
球墨铸铁、铸钢 |
2 |
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
3 |
内六角螺栓 |
碳化处理 |
4 |
密封圈 |
丁腈橡胶 |
5 |
阀盖 |
球墨铸铁、铸钢 |
6 |
阀杆 |
不锈钢 |
7 |
"O"形密封圈 |
丁腈橡胶 |
8 |
止推轴承 |
锡青铜 |
9 |
螺栓 |
不锈钢 |
10 |
压盖 |
球墨铸铁、铸钢 |
11 |
防尘罩 |
丁腈橡胶 |
12 |
手轮（传动帽） |
铸铁 |

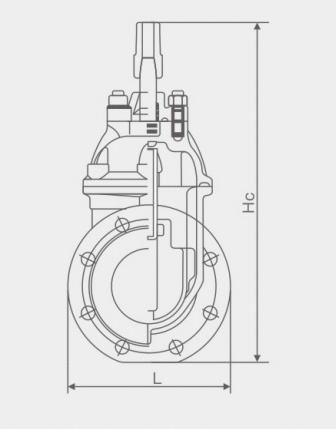

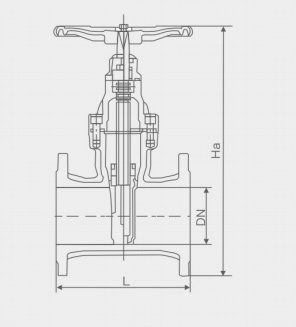

暗杆弹性座封闸阀设计图纸
主要外形连接尺寸 单位：mm
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
F4 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
BS |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
F5 |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
Ha |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hc |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
|
