橡胶瓣止回阀
本阀阀瓣外层披覆橡胶制成，阀瓣开关寿命可达100万次，采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简单等特点。
适用于给排水管路系统，安装于管路中或水泵出口处，以防止介质倒流及水锤对管路与泵的损害，本阀还可安装在蓄水池进出口水的旁通管上，以辅助池水倒流至给水系统中。
所属分类：
给排水系统
水资源利用
水利工程系统
市政建筑
咨询热线：
橡胶瓣止回阀
主要零部件材料
零件名称 |
材料 |
阀体、阀盖 |
灰铸铁、球墨铸铁、铸钢 |
阀瓣 |
橡胶组合件 |
弹簧 |
不锈钢 |
性能规范
公称压力PN (MPa) |
1.0 |
1.6 |
2.5 |
强度压力试验(MPa) |
1.5 |
2.4 |
3.75 |
密封压力(MPs) |
1.1 |
1.76 |
2.75 |
适用温度°C |
≤80 |
||
适用介质 |
清水、污水、海水 |
||
缓闭时间 |
≤60 秒 |
||

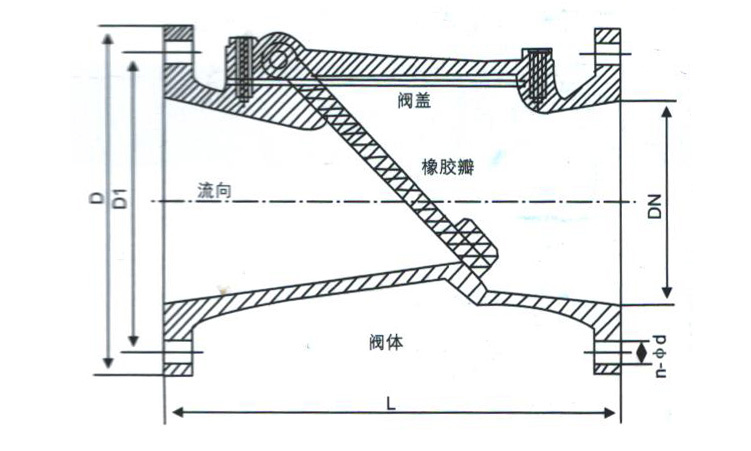

主要尺寸表
DN(MM) |
L |
D |
D1 |
dn |
n |
50 |
203 |
165 |
125 |
17.5 |
4 |
65 |
216 |
185 |
145 |
17.5 |
4 |
80 |
241 |
200 |
160 |
17.5 |
8 |
100 |
292 |
220 |
180 |
17.5 |
8 |
150 |
356 |
285 |
240 |
22 |
8 |
200 |
495 |
340 |
295 |
22 |
8 |
250 |
622 |
395 |
350 |
22 |
12 |
300 |
698 |
445 |
400 |
22 |
12 |
350 |
787 |
505 |
460 |
22 |
16 |
400 |
914 |
565 |
515 |
22 |
16 |
450 |
978 |
615 |
565 |
26 |
20 |
500 |
978 |
670 |
620 |
26 |
20 |
600 |
1295 |
780 |
725 |
30 |
20 |
