产品展示
HQ41X 球形止回阀
HQ41X球型止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排污泵，介质温度为0~80℃。
所属分类：
给排水系统
水资源利用
水利工程系统
市政建筑
咨询热线：
HQ41X 球形止回阀
HQ41X 球形止回阀工作原理
当介质按规定方向流动时，球形阀瓣收介质力的作用，被开启；介质逆流时，依靠介质本身流动球形阀瓣自行快速关闭，达到阻止介质逆流的目的。
HQ41X 球形止回阀主要技术参数
公称通径 |
DN50~DN250 |
最大工作压力 |
PN16 |
适用温度 |
0℃~80℃ |
液体介质 |
水 |
连接标准 |
GB/T 17241.6-2008、EN1092 |
测试标准 |
GB/T 13927-2008、API598 |
HQ41X 球形止回阀主要零件材质
零件名称 |
材质 |
阀体 |
球铁表面环氧喷涂 |
阀盖 |
球铁表面环氧喷涂 |
球形阀瓣 |
铸铝或铸铁包胶EPDM |

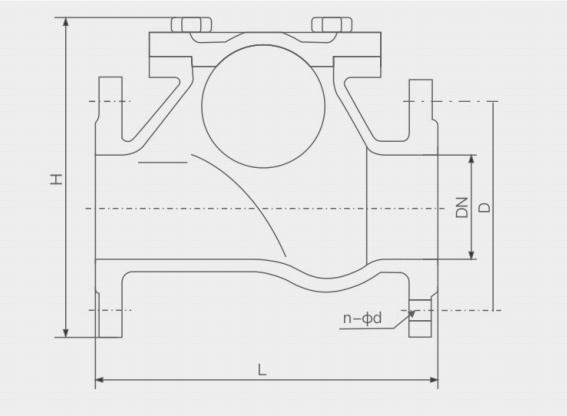

HQ41X 球形止回阀图纸
主要外形连接尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
H |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
n-φd |
4-19 |
4-19 |
8-19 |
8-19 |
8-19 |
8-23 |
12-23 |
12-28 |
