SD341H-X伸缩法兰式蝶阀
伸缩蝶阀是一种一阀两用的产品，集伸缩器和法兰式蝶阀于一体。它能在一定范围内可轴向伸缩，有利于管道热胀冷缩、消除管道振动及在一定角度范围内克服管道对接不同轴而产生的偏移，能极大的方便法门管路的安装及拆卸，从而提高了经济效益。
所属分类：
给排水系统
水资源利用
水利工程系统
海水淡化
市政建筑
咨询热线：
SD341H-X伸缩法兰式蝶阀
SD341H/X伸缩法兰式蝶阀执行标准
设计与制造 |
法兰连接 |
结构长度 |
试验与检验 |
GB/T12238、JB/T8527 |
GB/T9113、JB/T79、HG/T20592、EN1092-1/2、ASME B16.5/B16.47 |
GB/T12221 |
GB/T13927 |
SD341H/X伸缩法兰式蝶阀主要技术参数
公称通径 |
DN(mm) |
50~2000 |
||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力Ps(MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用温度 |
≤120℃ |
|||
适用介质 |
空气、水、蒸汽、煤气、油品 |
|||
驱动形式 |
蜗轮传动、气动传动、电动传动、液动传动 |
|||
SD341H/X伸缩法兰式蝶阀主要零件材质
零件名称 |
材料 |
阀体 |
铸钢、不锈钢、铬钼钢、合金钢、双相钢 |
蝶板 |
铸钢、不锈钢、铬钼钢、合金钢、双相钢 |
阀座 |
不锈钢、对焊司太立等硬质合金 |
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
阀杆 |
20Cr13、1CR13不锈钢、铬钼钢、特殊材料 |
轴套 |
奥氏体不锈钢、304氮化 |
填料 |
柔性石墨、PTFE |
填料压盖 |
铸钢、不锈钢 |
支架 |
铸钢、不锈钢 |
产品用途
伸缩蝶阀广泛应用于温度≤80℃，公称压力≤1.6MPa的食品。医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截断介质的作用。
产品特点
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便；
3、密封部位可调节更换、密封性能可靠等特点。

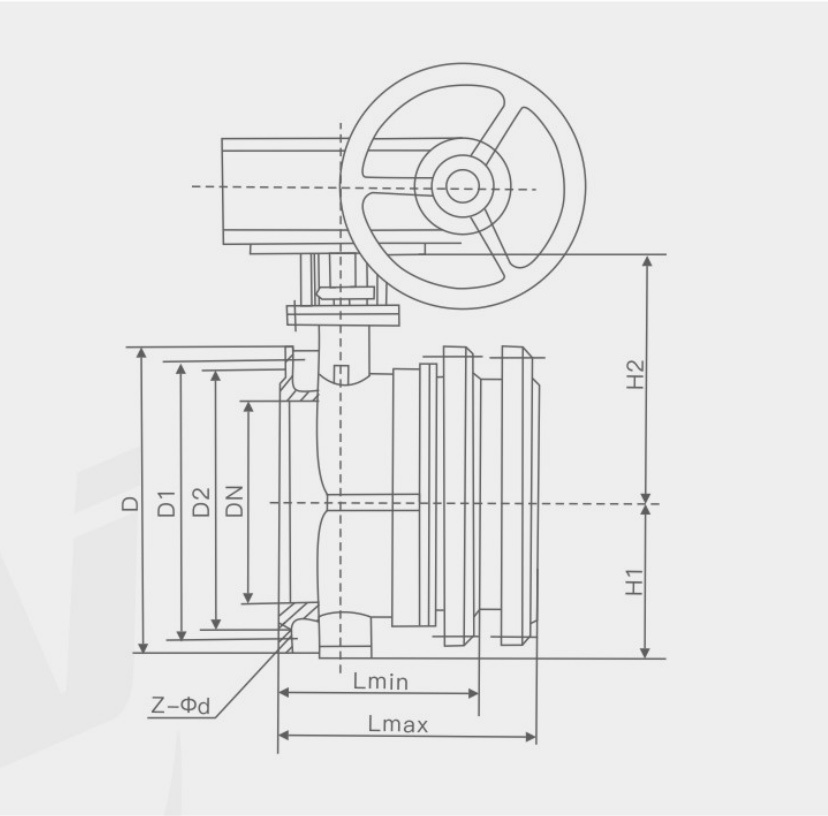

SD341H/X伸缩法兰式蝶阀设计图纸
SD341H/X-6/10/Q/C伸缩法兰式蝶阀主要外形连接尺寸
压力 |
DN |
最长L2 |
中间L |
最短L1 |
D |
D1 |
D2 |
Z-φd |
H1 |
H2 |
1.0MPa |
100 |
196 |
190 |
164 |
220 |
180 |
158 |
8-18 |
120 |
239 |
150 |
227 |
210 |
192 |
285 |
240 |
212 |
8-22 |
124 |
278 |
|
200 |
247 |
230 |
212 |
340 |
295 |
268 |
8-22 |
170 |
295 |
|
250 |
267 |
250 |
230 |
395 |
350 |
320 |
12-22 |
198 |
357 |
|
300 |
286 |
270 |
252 |
445 |
400 |
370 |
12-22 |
218 |
353 |
|
350 |
310 |
290 |
270 |
505 |
460 |
430 |
16-22 |
253 |
427 |
|
400 |
332 |
310 |
290 |
565 |
515 |
482 |
16-26 |
285 |
465 |
|
450 |
352 |
330 |
310 |
615 |
565 |
532 |
20-26 |
310 |
490 |
|
500 |
375 |
350 |
330 |
670 |
620 |
585 |
20-26 |
340 |
520 |
|
600 |
420 |
390 |
360 |
780 |
725 |
685 |
20-30 |
397 |
610 |
|
700 |
465 |
430 |
395 |
895 |
840 |
800 |
24-30 |
467 |
690 |
|
800 |
510 |
470 |
430 |
1015 |
950 |
905 |
24-33 |
530 |
765 |
|
900 |
555 |
510 |
465 |
1115 |
1050 |
1005 |
28-33 |
595 |
830 |
|
1000 |
600 |
550 |
500 |
1230 |
1160 |
1110 |
28-36 |
670 |
910 |
|
1200 |
690 |
630 |
570 |
1455 |
1380 |
1330 |
32-39 |
785 |
1030 |
|
1400 |
780 |
710 |
640 |
1675 |
1590 |
1535 |
36-42 |
835 |
1180 |
|
0.6MPa |
1600 |
860 |
790 |
750 |
1830 |
1760 |
1710 |
40-36 |
1100 |
1300 |
1800 |
940 |
870 |
800 |
2045 |
1970 |
1920 |
44-39 |
1180 |
1400 |
|
2000 |
1020 |
950 |
880 |
2265 |
2100 |
2125 |
48-42 |
1300 |
1580 |
注：本表中法兰尺寸按JB/T 79标准系列1和EN 1092-1/2尺寸，结构长度按GB/T 12221/API 609、EN558标准。
