YDA型信号头蝶阀

中线型对夹信号蝶阀是我厂引进国外先进技术而自行开发的中线型蝶阀，它具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

所属分类：

给排水系统

水资源利用

水利工程系统

海水淡化

市政建筑

咨询热线：

022-25282562

联系我们

YDA型信号头蝶阀

产品特点

1、小型轻便，容易拆装及维修，并可在任意位置上安装。

2、结构简单、紧凑、90°运转启闭迅速。

3、操作扭矩小，省力轻巧。

4、达到完全密封，气体试验泄露为零。

5、选择不同零部件材质，可适用多种介质。

6、流量特性趋于直线，调节性能好。

7、启闭试验次数多达数万次、寿命长。

性能规范

公称通径		50 (2") -250 (10")
公称压力		1.0	1.6
试验压力	壳体	1.5	2.4
	密封	1.1	1.76
适用温度		-15~+150
适用介质		淡水、污水、海水、空气、蒸汽、食品、药品等
微动开关容量		AC 220V 1A DC 30V 0.5A

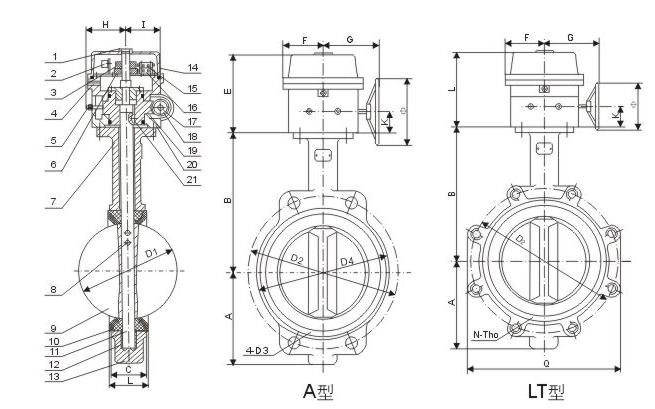

设计图纸

主要尺寸表和重量

DN		A	B	C	D1	D2	D3	D4	E	K	L	φ	a°	重量
mm	inch	A	B	C	D1	D2	D3	D4	E	K	L	φ	a°	重量
50	2"	80	161	42	52.9	120	23	100	150	35	45	150	45	8
65	2.5"	89	175	44.7	64.5	136.2	26.5	120	150	35	47.6	150	45	8.7
80	3"	95	181	45.2	78.8	160	18	127	150	35	49	150	22.5	9.1
100	4"	114	200	52.1	104	185	24.5	156	150	35	54.7	150	22.5	10.4
125	5"	127	213	54.4	123.3	215	23	190	150	35	58	150	22.5	12.5
150	6"	139	226	55.8	155.6	238	25	212	150	35	58.6	150	22.5	13.3
200	8"	175	260	60.6	202.5	295	25/23	268	150	40	63.4	200	22.5/15	22.2
250	10"	203	292	65.6	250.5	357	29	325	150	40	70	200	15	28.2

DN		A	B	C	D1	D2	N	Th0	Q	E	K	L	φ	重量
mm	inch	A	B	C	D1	D2	N	Th0	Q	E	K	L	φ	重量
50	2"	80	161	42	52.9	125	4	M16	118	150	35	45	150	9.3
65	2.5"	89	175	44.7	64.5	145	4	M16	137	150	35	47.6	150	9.7
80	3"	95	181	45.2	78.8	160	8	M16	178	150	35	49	150	10.2
100	4"	114	200	52.1	104	180	8	M16	206	150	35	54.7	150	14.5
125	5"	127	213	54.4	123.3	210	8	M16	238	150	35	58	150	16.4
150	6"	139	226	55.8	155.6	240	8	M16	266	150	35	58.6	150	19.7
200	8"	175	260	60.6	202.5	295	8/12	M20	329	150	40	63.4	200	27.2
250	10"	203	292	65.6	250.5	350/355	12	M20/M24	393	150	40	70	200	35.8
