涡轮对夹式脱硫蝶阀

涡轮对夹式脱硫蝶阀主要零件材质

零件名称

材料

阀体

灰铸铁、球墨铸铁、碳钢

阀板

碳钢包覆橡胶、碳钢包覆氟塑料、不锈钢双相不锈钢板1.4529、C276

阀座

天然橡胶、三元乙丙、橡胶

阀杆

不锈钢、20Cr13、304

填料

高分子聚死氯乙烯

涡轮对夹式脱硫蝶阀执行标准

设计与制造

API609和GB/T12238

法兰连接

GB/T17251.2、GB/T9113、EN1092、ASME B16.5、JIS 10K

结构长度

GB/T12221、EN558、API609

试验与检验

GB/T13927、API1598

主要技术参数

公称通径

DN50-DN200mm

公称压力

0.6/1.0/1.6MPa

试验压力

强度

1.5

密度

1.1

密封

0.6

适用温度

天然胶≤85℃

三元乙丙胶（EPDM）≤100℃

适用介质

石膏浆液、石灰石浆液、回收水、工艺水、废水

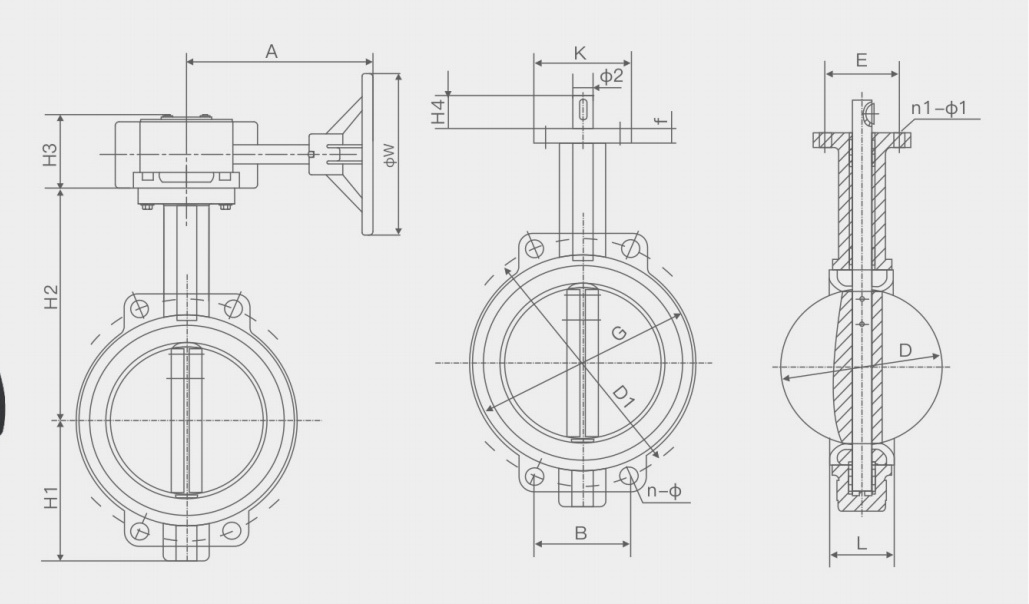

涡轮对夹式脱硫蝶阀图纸

涡轮对夹式脱硫蝶阀主要外形连接尺寸

DN(mm）

NPS(in)

L

D

D1

H1

H2

H3

H4

B

N-φ

A

K

E

n1-φ1

φW

φ2

G

f

50

2

43

52.9

120

80

161

66

32

84.84

4-23

160

77

57.15

4-6.7

150

12.6

100

13

65

2.5

46

64.5

136.2

89

175

66

32

96.2

4-26.5

160

77

57.15

4-6.7

120

12.6

120

13

80

3

46

78.8

160

95

181

66

32

61.23

8-18

160

77

57.15

4-6.7

150

12.6

127

13

100

4

52

104

185

114

200

66

32

70.8

4-24.5

160

92

69.85

4-10.3

150

15.77

156

13

125

5

56

123.3

215

127

213

66

32

82.28

4-23

160

92

69.85

4-10.3

150

18.92

190

13

150

6

56

155.6

238

139

226

66

32

91.08

4-25

160

92

69.85

4-10.3

150

18.92

212

13

200

8

60

202.5

295

175

260

82

45

112.89

4-25

240

115

88.9

4-14.3

298

22.1

268

13

76.35

4-23

250

10

68

250.5

357

203

292

82

45

92.4

4-29

240

115

88.9

4-14.3

298

24.45

325

13

300

12

78

301.6

407

242

337

84

45

105.34

4-29

225

140

107.95

4-14.3

298

31.6

403

20

350

14

78

333.3

467

267

368

84

45

91.11

4-30

225

140

107.95

4-14.3

298

31.6

436

20

400

16

102

389.6

515

325

400

120

51.2

100.47

4-26

280

197

158.75

4-20.6

300

33.15

488

20

88

525

72

102.42

4-30

450

18

114

440.51

565

345

422

120

51.2

88.39

4-26

362

197

158.75

4-20.6

300

37.95

536

20

107

585

72

91.51

4-30

500

20

131

491.6

620

378

480

150

64.2

86.99

4-26

362

197

158.75

4-20.6

300

41.15

590

22

650

82

101.68

4-33

600

24

154

592.5

725

475

562

150

70.2

113.42

20-30

362

276

215.9

4-22.2

300

50.65

816

22

770

82

120.46

20-36

涡轮对夹式脱硫蝶阀产品特点

1、采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著;

2、设计合理，结构紧凑，安装拆卸简单，便于维修;

3、采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数较低，阀门使用寿命较长;

4、阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小;

5、设计的模压橡胶阀座具有较好的均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于较好的压缩状态以保持零泄漏;

6、阀门两端口橡胶密封面突出球墨铸铁法兰面，阀门在管道安装时无需额外的橡胶密封垫片;

7、蝶阀的操作机构选用灵活。
