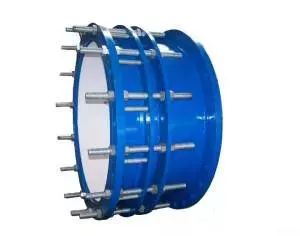

伸缩器(Expansion joint)也可称为管道伸缩节、膨胀节、补偿器,伸缩接头。伸缩节是泵、阀门,管道等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为整体,并有一定的位移量,方便安装。可承受管线的轴向压力。这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,不仅提高工作效率,而且对泵、阀们等管道设备起到一定保护作用。

伸缩器的连接形式为法兰连接,一边法兰,一边焊接。



伸缩节作用



1.补偿吸收管道轴向、横向、角向受热引起的伸缩变形。

2.吸收设备振动,减少设备振动对管道的影响。



伸缩节按结构形式分类



伸缩节(膨胀节)主要用于补偿管道因温度变化而产生的伸缩变形,也用于管道因安装调整等需要的长度补偿,按结构形式主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节 3种。

弯管式膨胀节

将管子弯成U形或其他形体(下图 [弯管式膨胀节]),并利用形体的弹性变形能力进行补偿的一种膨胀节。它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。



3.吸收地震、地陷对管道的变形量。



因为管道的热胀冷缩,所以对于管道来说,就要产生管壁的应力和推拉力;管壁应力大小,影响管道的强度,推拉力增大,管道的固定支架就要做的很大,来承受管道伸缩所产生的推拉力;所以利用伸缩节补偿的变开量办法,以降低管壁应力和推力。

波纹管膨胀节

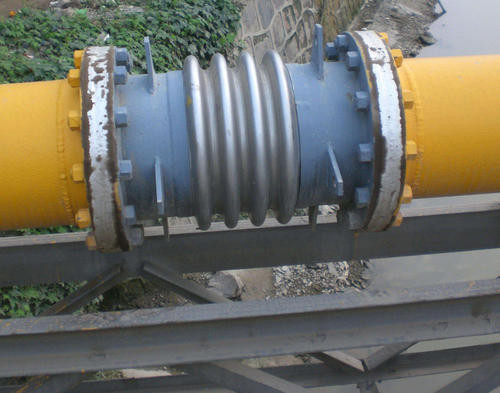

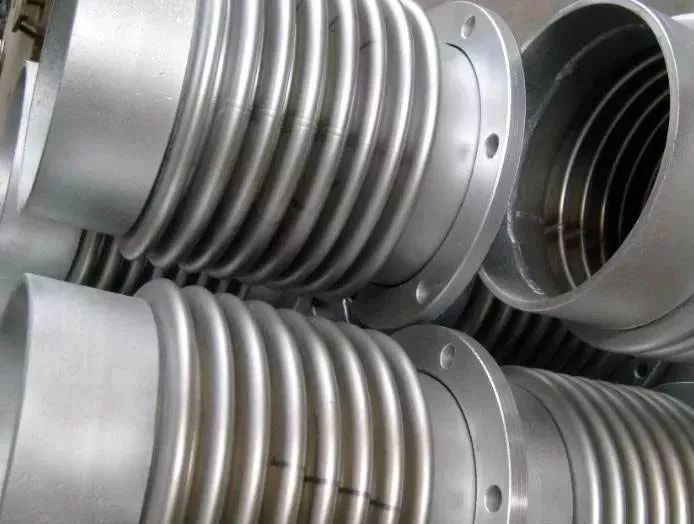

用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩,也允许少量弯曲。下图[波纹管膨胀节]为常见的轴向式波纹管膨胀节,用在管道上进行轴向长度补偿。为了防止超过允许的补偿量,在波纹管两端设置有保护拉杆或保护环,在与它联接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节,可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间,节约材料(公众号:泵管家),便于标准化和批量生产,缺点是寿命较短。波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的提高,这类膨胀节的应用范围正在扩大。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。主要用在各种管道中,它能够补偿管道的热位移,机械变形和吸收各种机械振动,起到降低管道变形应力和提高管道使用寿命的作用。波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式。

套管伸缩节



由能够作轴向相对运动的内外套管组成(下图[套管伸缩节])。内外套管之间采用填料函密封。使用时保持两端管子在一条轴线上移动。在伸缩节的两端装设导向支架。它的优点是对流体的流动摩擦阻力小,结构紧凑;缺点是密封性较差,对固定支架推力较大。套管伸缩节主要用于水管道和低压蒸汽管道。





伸缩器按材质分类



按材质主要分为橡胶管道伸缩器和金属管道伸缩器。

橡胶管道伸缩器特点:

一、体积小、重量轻、弹性好、安装维修方便。

二、安装时可产生轴向、横向、经向、角向位移,不受用户管道不同心、法兰不平行的限制。

三、工作时可减振降噪。

四、用特殊的合成橡胶可耐高温、耐酸碱、耐油,是化工耐腐蚀管道的理想产品。



金属管道伸缩器特点:

伸缩补偿量大,承受温度高,承受压力大。

非金属膨胀节



风道橡胶补偿器由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种极为理想的减震、降噪、消烟除尘的最佳配套件。



纤维织物膨胀节



织物补偿器主要为纤维织物、橡胶、等耐高温材料。能补偿风机、风管运行的震动及管道变形。纤维织物膨胀节可补偿轴向、横向、角向等产品,具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于电厂热风管道及烟尘管道。非金属补偿器中的纤维织物、保温棉体本身具有吸声、隔振的



功能,能有效的减少锅炉、风机等系统的噪声和振动。结构简单、体轻,维修方便。

各种管材伸缩节特点以及适用范围



非金属膨胀节

非金属柔性补偿器:也称非金属膨胀节、非金属织物补偿器,可补偿轴向、横向、角向,具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道。

特点:

1、补偿热膨胀:可以补偿多方向,大大优于只能单式补偿的金属补偿器。

2、补偿安装误差:由于管道连接过程中,系统误差再所难免,纤维补偿器较好的补偿了安装误差。

3、消声减振:纤维织物、保温棉体本身具有吸声、隔震动传递的功能,能有效的减少锅炉、风机等系统的噪声和震动。

4、无反推力:由于主体材料为纤维织物,无力的传递。用纤维补偿器可简化设计,避免使用大的支座,节省大量的材料和劳动力。

5、良好的耐高温、耐腐蚀性:选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。

6、密封性能好:有比较完善的生产装配系统,纤维补偿器可保证无泄露。

7、体轻、结构简单、安装维修方便。

8、价格低于金属补偿器、质量优于进口产品

不锈钢:有直筒型、复式、角向型和方型等四种类型。

不锈钢补偿器可补偿轴向、横向、角向、具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道。

金属:金属波纹补偿器的可靠性是由设计、制造、安装及运行管理等多个环节构成的。可靠性也应该从这几个方面进行考虑。材料选择对用于供热管网的波纹管的选材,除应考虑工作介质、工作温度和外部环境外,还应考虑应力腐蚀的可能性、水处理剂和管道清洗剂对材料的影响等,并在此基础上结合波纹管材料的焊接、成型以及材料的性能价格比,优选出经济实用的波纹管制作材料。

一般情况下,选用波纹管的材料应满足下列条件:

1)高弹性极限、抗拉强度和疲劳强度,保证波纹管正常工作。

2)良好的塑性,便于波纹管的加工成形,且能通过随后的处理工艺(冷作硬化、热处理等)获得足够的硬度和强度。

3)较好的耐腐蚀性能,满足波纹管在不同环境下工作要求。

4)良好的焊接性能,满足波纹管在制作过程中的焊接工艺要求。

对于地沟敷设的热力管网,当补偿器所处管道地势较低时,雨水或事故性污水会浸泡波纹管,应考虑选用耐蚀性更强的材料,如铁镍合金、高镍合金等。由于此类材料价格较高,在制造波纹管时,可以考虑仅在与腐蚀性介质接触的表面增加一层耐蚀合金。疲劳寿命设计由波纹管补偿器的失效类型及原因分析可以看出,波纹管的平面稳定性、周向稳定性及耐腐蚀性能均与其位移量即疲劳寿命相关。过低的疲劳寿命将会导致金属波纹管稳定性及耐蚀性能下降。
